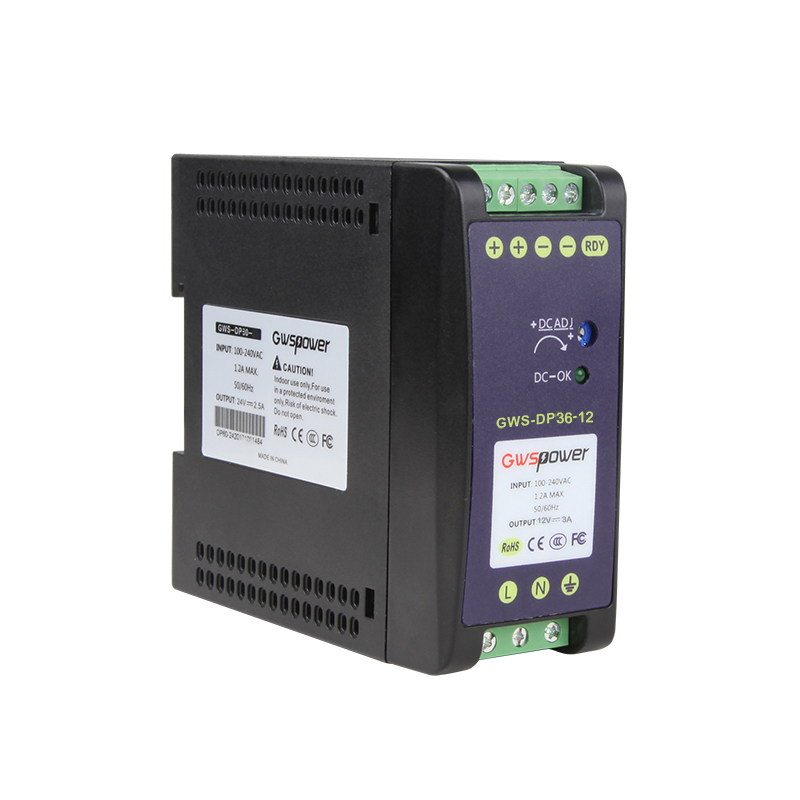

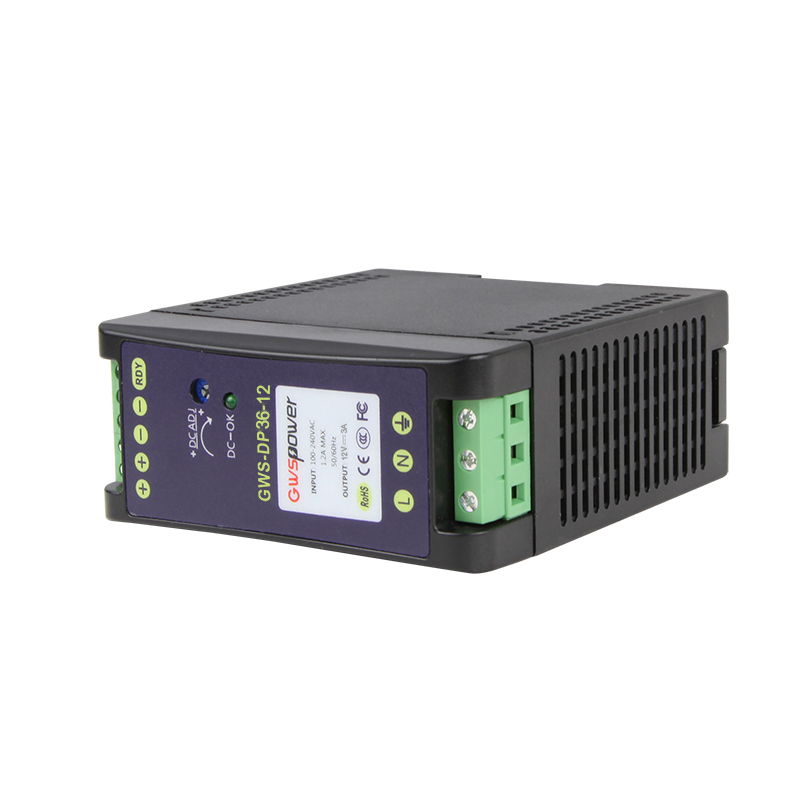

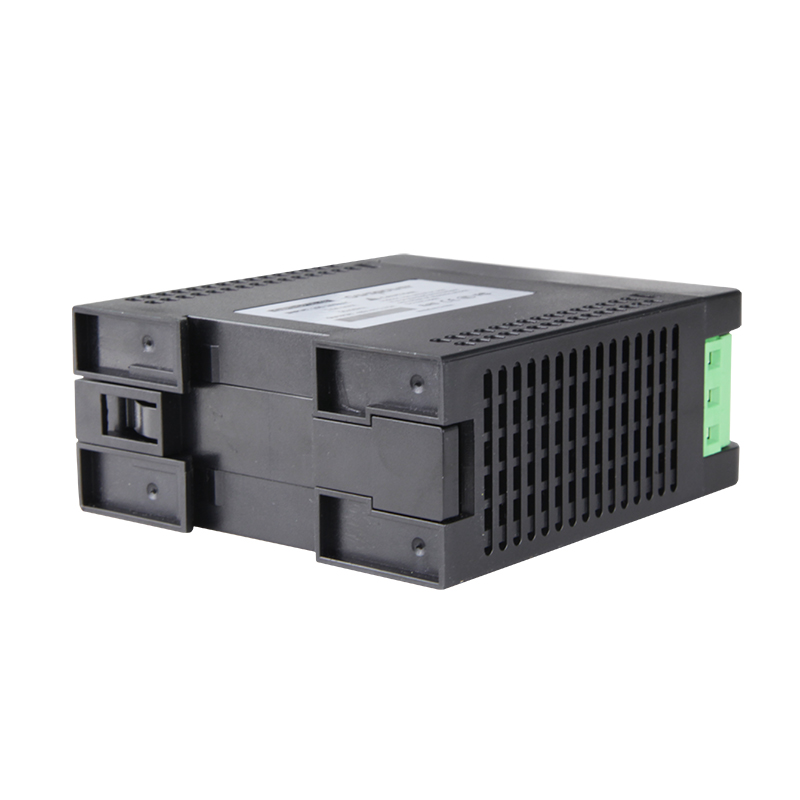

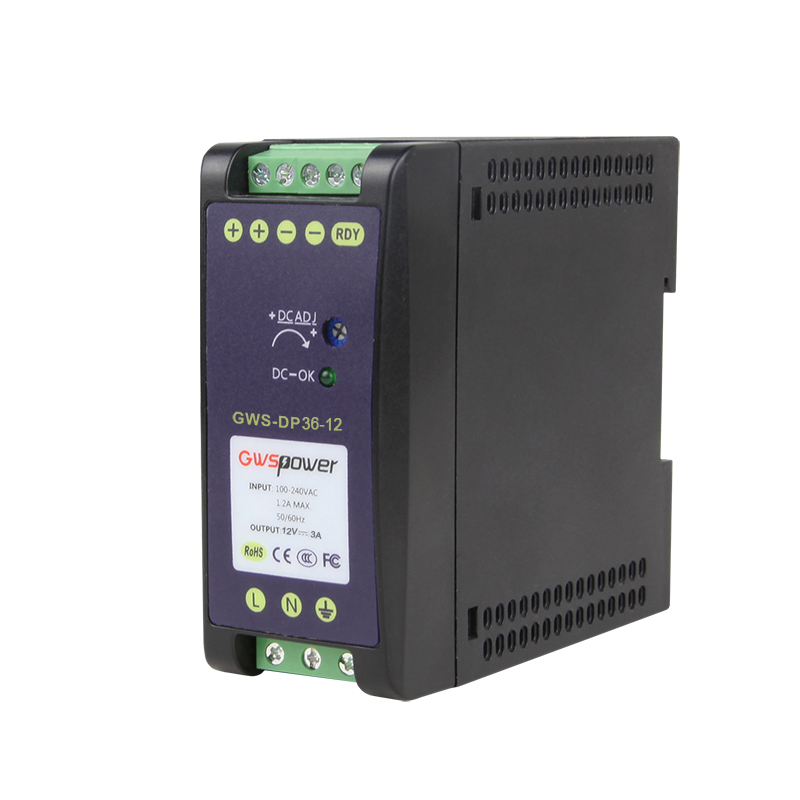

GWS-DP36-12 总功率36W 输出 DC12V 3A
产品型号 | GWS-DP36-12 |
输出组数 | 1 |
额定输出电压 | 12Vdc |
输出电压出厂设定值 | 12.00-12.2Vdc (Vin:220Vac / LOAD:0A) |
输出额定电流 | 3.0A |
输出电流范围 | 0~3.0A |
额定输出功率 | 36W |
总峰值输出功率 | 总峰值功率 54W(可持续时间 10S/220Vac) |
峰值输出电流 | 4.5A(可持续时间 10S/220Vac) |
纹波噪声 | 峰-峰值≤100mV.(测量方法:终端要并联0.1uF和47uF的电容,在20MHz带宽下进行测量) |
输出电压调节范围 | 10.0~15.0Vdc |
稳压精度 | ±1% (@ 90-264Vac input, 100% load) |
线性调整率 | ±0.5%(@ 90-264Vac input, 100% load) |
负载调整率 | ±1% (@ 90-264Vac input, 0-100% load) |
输出启动时间 | < 2.5S @ nominal input (100% load, 25°C) |
输出保持时间 | > 22ms @ 115Vac, > 110ms @ 230Vac (100% load, 25°C) |
电压过冲 | ≤5% |
输入电压范围 | 90~264Vac |
额定输入电压范围 | 100~240Vac |
频率范围 | 47Hz~63Hz |
额定频率 | 50Hz/60Hz |
启动电压 | 90Vac |
效率 | > 86.0% @ 115Vac, > 87.0% @ 230Vac |
输入电流 | < 0.80A @ 115Vac, < 0.40A @ 230Vac |
启动冲击电流 | < 30A @ 115Vac, < 65A @ 230Vac |
功率因数 | PF>0.6 (at full load) |
过功率保护 | 43.2~54.0W 荡机(测试方法:输出电流不断加大直至保护,保护模式:荡机,消除过功率后可自动恢复) |
过压保护 | 15~16V 荡机(短路 U8 的 1-2 脚,荡机; 去掉短路后,输出恢复正常) 注:不能外灌电压 |
过流保护 | 3.6~4.5A荡机(测试方法:输出电流不断加大直至保护;保护模式:荡机,消除过流后可自动恢复正常工作。) |
短路保护 | 使用足够截面积且长度为 15cm±5cm 的铜导线直接在电源输出端口短路,可长期短路,消除短路后可自动恢复。 |
工作温度及湿度 | -40~70℃; 20%~95%RH |
储存温度及湿度 | -40℃~85℃; 10%~95%RH ,无冷凝 |
温度系数 | ±0.03%/℃(0~50℃) |
振动 | 频率范围 10 ~ 500Hz,加速度 2G,每个扫频循环 10min.,沿 X,Y, Z 轴各进行 6 个扫频循环 |
冲击 | 加速度 20G,持续时间 11mS,沿 X,Y, Z 轴各进行 3 次冲击 |
海拔高度 | 2000m |
安全标准 | GB4943/EN60950 ■参考 □认证 |
绝缘强度 | 输入—输出:3KVac/10mA; 输入--机壳:1.5KVac/10mA; 输出---机壳:0.5KVDC/10mA 每项测试时间为 1min. |
接地测试 | 测试条件:32A/2 分钟;接地阻抗:<0.1 ohms. |
泄漏电流 | 输入对地≤3.5mA;输入对输出≤0.25mA (输入 264Vac,频率 63Hz) |
绝缘阻抗 | 输入—输出: 10M ohms; |
传导干扰 | EN55022, EN55024, FCC PART 15 CLASS B |
辐射干扰 | EN55022, EN55024, FCC PART 15 CLASS B |
谐波(Harmaonic current) | EN61000-3-2 CLASS D |
传导骚扰 | EN61000-4-6 Level3 |
辐射骚扰 | EN61000-4-3 Leve3 判据 B |
工频骚扰 | EN61000-4-8 Level3 |
静电骚扰 | EN61000-4-2 Level4 判据 B |
快速脉冲群 | EN61000-4-4 Level4 判据 B |
雷击(浪涌) | EN61000-4-5 Level4 判据 B |
中断,跌落 | EN61000-4-11 |
外形尺寸(W*H*D) | 40mm*123.5mm*113.5mm(1.57 |
