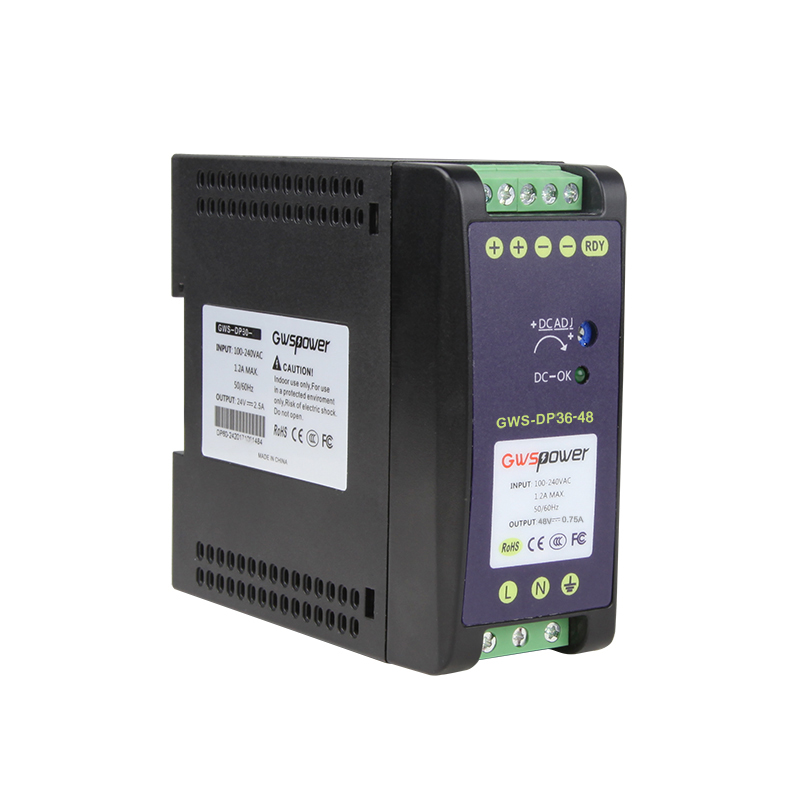

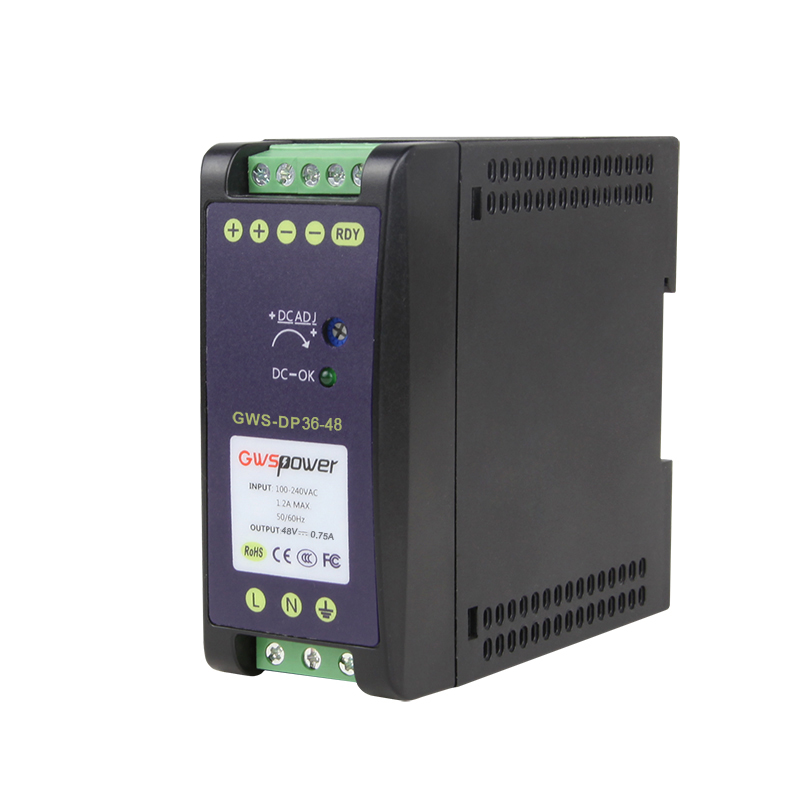

名称：36W/48V工业导轨系列

型号：GWS-DP36-48

GWS-DP36-48 总功率36W 输出 DC48V 0.75A

留言人：
留言内容：
您的邮箱：
联系电话：
公司名称：
验证码：
	提交

产品展示

工业导轨电源

DP工业导轨式电源+
POE 48V工业导轨系列 12W工业导轨式系列 24W工业导轨式系列 36W工业导轨式系列 60W工业导轨式系列 120W工业导轨式系列 240W工业导轨式系列

DP工业并联报警电源+
120W工业设备专用系列 240W工业设备专用系列

AC电源适配器

AP电源适配器+
POE专用电源适配器 24W系列 36W系列 65W系列 100W系列 120W系列 130W系列 240W系列

通讯电源

内置基板式电源+
POE 基板专用系列 30W系列 65W系列 100W系列 120W系列 130W系列 250W系列 400W系列 600W系列

安防电源

防水电源+

产品概述
规格参数
文档下载

产品型号	GWS-DP36-48
输出组数	1
额定输出电压	48Vdc
输出电压出厂设定值	48.00-48.2Vdc （Vin：220Vac / LOAD：0A）
输出额定电流	0.75A
输出电流范围	0～0.75A
额定输出功率	36W
总峰值输出功率	总峰值功率 54W(可持续时间 10S/220Vac)
峰值输出电流	1.125A(可持续时间 10S/220Vac)
纹波噪声	峰-峰值≤100mV.（测量方法：终端要并联0.1uF和47uF的电容，在20MHz带宽下进行测量）
输出电压调节范围	46～56Vdc
稳压精度	±1% (@ 90-264Vac input, 100% load)
线性调整率	±0.5%(@ 90-264Vac input, 100% load)
负载调整率	±1% (@ 90-264Vac input, 0-100% load)
输出启动时间	< 3S @ 115Vac < 1.6S @ 230Vac (100% load)
输出保持时间	> 20ms @ 230Vac (100% load)
电压过冲	≤5%
输入电压范围	90～264Vac
额定输入电压范围	100～240Vac
频率范围	47Hz～63Hz
额定频率	50Hz/60Hz
启动电压	90Vac
效率	> 87.0% @ 115Vac, > 88.0% @ 230Vac
输入电流	< 0.80A@115Vac, < 0.40A @ 230Vac
启动冲击电流	< 60A @ 230Vac
功率因数	PF>0.6 (at full load)
过功率保护	43.2～54W 荡机（测试方法：输出电流不断加大直至保护，保护模式：荡机，消除过功率后可自动恢复）
过压保护	56～60V 荡机（短路 U8 的 1-2 脚，荡机; 去掉短路后，输出恢复正常）注：不能外灌电压
过流保护	0.90～1.125A荡机（测试方法：输出电流不断加大直至保护；保护模式：荡机，消除过流后可自动恢复正常工作。）
短路保护	使用足够截面积且长度为 15cm±5cm 的铜导线直接在电源输出端口短路，可长期短路，消除短路后可自动恢复。
工作温度及湿度	-40～70℃; 20%～95%RH
储存温度及湿度	-40℃～85℃; 10%～95%RH ，无冷凝
温度系数	±0.03%/℃（0～50℃）
振动	频率范围 10 ～ 500Hz,加速度 2G，每个扫频循环 10min.,沿 X,Y, Z 轴各进行 6 个扫频循环
冲击	加速度 20G，持续时间 11mS，沿 X,Y, Z 轴各进行 3 次冲击
海拔高度	2000m
安全标准	GB4943/EN60950 ■参考 □认证
绝缘强度	输入—输出:3KVac/10mA; 输入--机壳:1.5KVac/10mA; 输出---机壳:0.5KVDC/10mA 每项测试时间为 1min.
接地测试	测试条件：32A／2 分钟；接地阻抗：＜0.1 ohms.
泄漏电流	输入对地≤3.5mA；输入对输出≤0.25mA (输入 264Vac，频率 63Hz)
绝缘阻抗	输入—输出: 10M ohms;
传导干扰	EN55022, EN55024, FCC PART 15 CLASS B
辐射干扰	EN55022, EN55024, FCC PART 15 CLASS B
谐波(Harmaonic current)	EN61000-3-2 CLASS D
传导骚扰	EN61000-4-6 Level3
辐射骚扰	EN61000-4-3 Leve3 判据 B
工频骚扰	EN61000-4-8 Level3
静电骚扰	EN61000-4-2 Level4 判据 B
快速脉冲群	EN61000-4-4 Level4 判据 B
雷击(浪涌)	EN61000-4-5 Level4 判据 B
中断,跌落	EN61000-4-11
外形尺寸（WHD）	40mm123.5mm113.5mm(1.57
