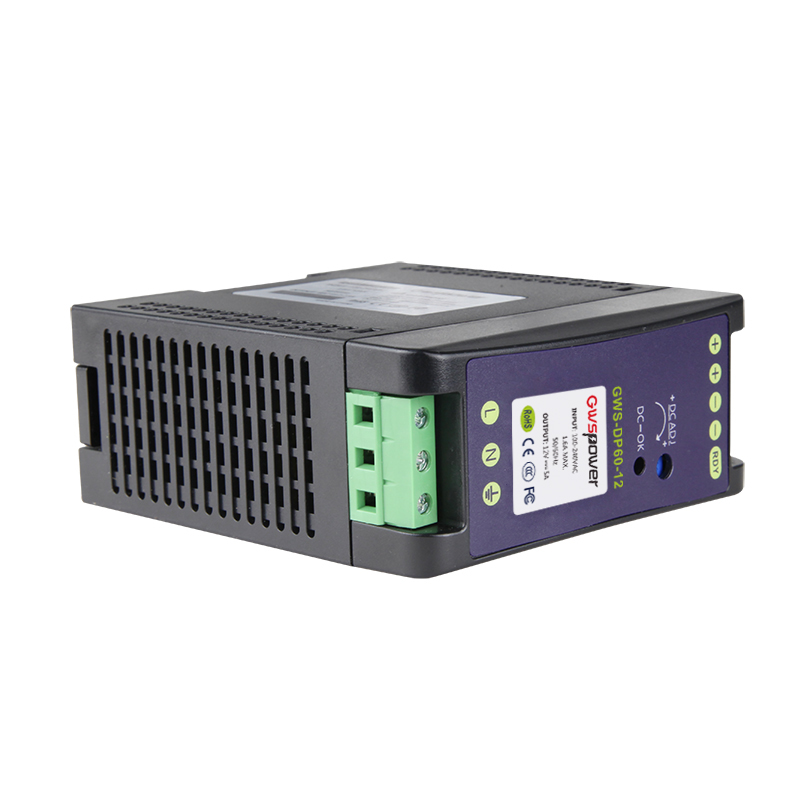

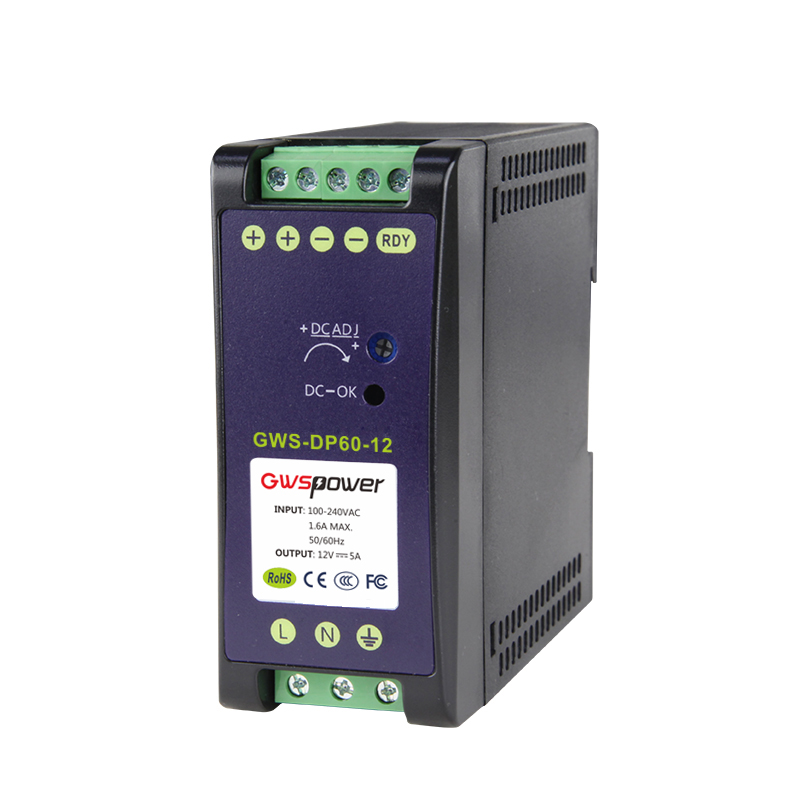

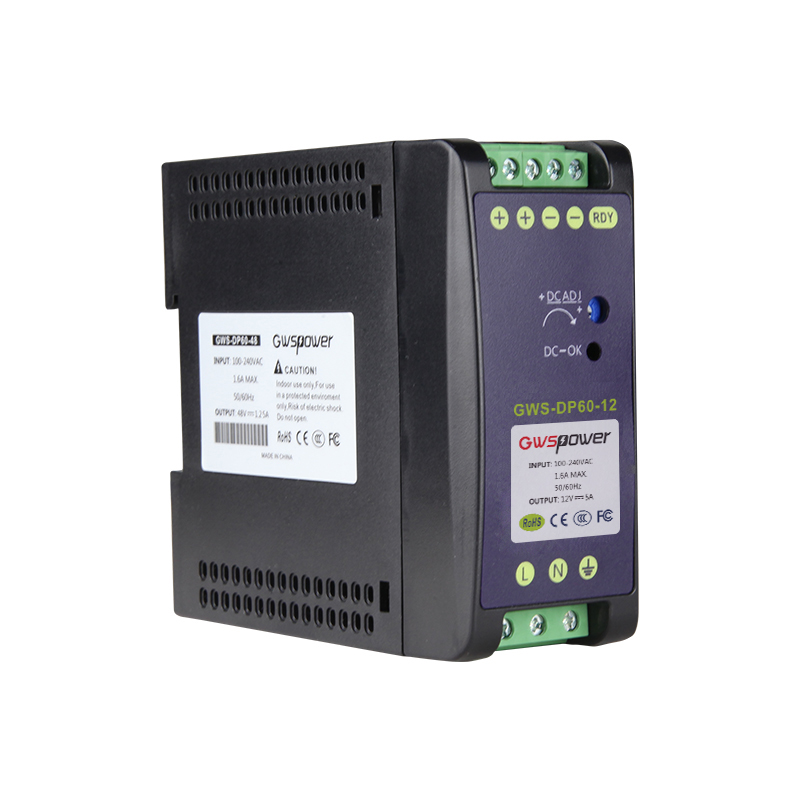

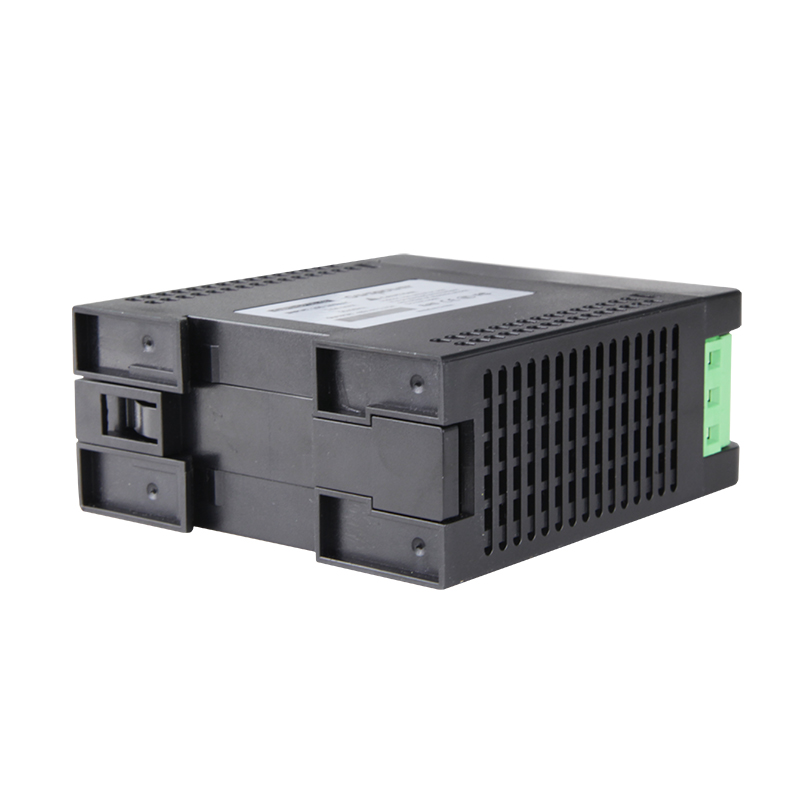

名称：60W/12V工业电源

型号：GWS-DP60-12

GWS-DP60-12 总功率 60W 输出 DC12V 5A

留言人：
留言内容：
您的邮箱：
联系电话：
公司名称：
验证码：
	提交

产品展示

工业导轨电源

DP工业导轨式电源+
POE 48V工业导轨系列 12W工业导轨式系列 24W工业导轨式系列 36W工业导轨式系列 60W工业导轨式系列 120W工业导轨式系列 240W工业导轨式系列

DP工业并联报警电源+
120W工业设备专用系列 240W工业设备专用系列

AC电源适配器

AP电源适配器+
POE专用电源适配器 24W系列 36W系列 65W系列 100W系列 120W系列 130W系列 240W系列

通讯电源

内置基板式电源+
POE 基板专用系列 30W系列 65W系列 100W系列 120W系列 130W系列 250W系列 400W系列 600W系列

安防电源

防水电源+

产品概述
规格参数
文档下载

产品型号	GWS-DP60-48	GWS-DP60-24	GWS-DP60-12
输出组数	1	1	1
直流电压	48Vdc	24Vdc	12Vdc
输出电压出厂设定值@25℃	48.00-48.2V （Vin：220VAC / LOAD：0A）	24.00-24.2Vdc （Vin：220Vac / LOAD：0A）	12.00-12.2Vdc （Vin：220Vac / LOAD：0A）
输出额定电流	1.25A	2.5A	5A
输出电流范围	0～1.25A	0～2.5A	0～5A
额定输出功率	60W	60W	60W
总峰值输出功率	总峰值功率 90W(可持续时间 10S/220Vac)	总峰值功率 90W(可持续时间 10S/220Vac)	总峰值功率 90W(可持续时间 10S/220Vac)
峰值输出电流	1.5A(可持续时间 10S/220Vac)	3.75A(可持续时间 10S/220Vac)	7.5A(可持续时间 10S/220Vac)
纹波噪声(Ta 为环境温度)	峰-峰值≤100mV.（测量方法：终端要并联0.1uF和47uF的电容，在20MHz带宽下进行测量）	峰-峰值≤100mV.（测量方法：终端要并联0.1uF和47uF的电容，在20MHz带宽下进行测量）	峰-峰值≤100mV.（测量方法：终端要并联0.1uF和47uF的电容，在20MHz带宽下进行测量）
输出调节范围@25℃	47～56Vdc	22.5～28Vdc	11.5～14.5Vdc
稳压精度@-20~65℃	±1% (48.48V-47.52V)	±1%	±1%
线性调整率@-20~65℃	±0.5%(@ 85-264Vac input, 100% load)	±0.5%(@ 85-264Vac input, 100% load)	±0.5%(@ 85-264Vac input, 100% load)
负载调整率@-20~65℃	±1% (@ 85-264Vac input, 0-100% load)	±1% (@ 85-264Vac input, 0-100% load)	±1% (@ 85-264Vac input, 0-100% load)
输出启动时间@25℃	< 1.5S @ nominal input (100% load )	< 1.5S @ nominal input (100% load )	< 1.5S @ nominal input (100% load )
输出保持时间@25℃	> 20ms @ 115Vac, > 125 ms @ 230Vac (100% load )	> 20ms @ 115Vac, > 125 ms @ 230Vac (100% load )	> 20ms @ 115Vac, > 125 ms @ 230Vac (100% load )
电压过冲@-20~65℃	≤5%	≤5%	≤5%
输入电压范围	90~264VAC	90～264Vac	90～264Vac
额定输入电压范围	100~240VAC	100~240VAC	100~240VAC
频率范围	47Hz~63Hz	47Hz～63Hz	47Hz～63Hz
启动电压@-20~65℃	90Vac	90Vac	90Vac
效率	> 85.0% @ 115Vac, > 89.0% @ 230Vac	> 85.0% @ 115Vac, > 89.0% @ 230Vac	> 85.0% @ 115Vac, > 89.0% @ 230Vac
输入电流	< 1.40A @ 115Vac, < 0.80A @ 230Vac	< 1.40A @ 115Vac, < 0.80A @ 230Vac	< 1.40A @ 115Vac, < 0.80A @ 230Vac
启动冲击电流	< 20A @ 115Vac, < 35A @ 230Vac	< 20A @ 115Vac, < 35A @ 230Vac	< 20A @ 115Vac, < 35A @ 230Vac
功率因数	PF>0.6 (at full load)	PF>0.6 (at full load)	PF>0.6 (at full load)
过功率保护	78～97W 荡机（测试方法：输出电流不断加大直至保护，保护模式：荡机，消除过功率后可自动恢复）	78～97W 荡机（测试方法：输出电流不断加大直至保护，保护模式：荡机，消除过功率后可自动恢复）	78～97W 荡机（测试方法：输出电流不断加大直至保护，保护模式：荡机，消除过功率后可自动恢复）
过压保护	57～70V 荡机（短路 U8 的 1-2 脚，荡机; 去掉短路后，输出恢复正常）注：不能外灌电压	30～36V 荡机（短路 U8 的 1-2 脚，荡机; 去掉短路后，输出恢复正常）注：不能外灌电压	15～17V 荡机（短路 U8 的 1-2 脚，荡机; 去掉短路后，输出恢复正常）注：不能外灌电压
过流保护	1.5～1.875A荡机（测试方法：输出电流不断加大直至保护；保护模式：荡机，消除过流后可自动恢复正常工作。）	3～3.75A荡机（测试方法：输出电流不断加大直至保护；保护模式：荡机，消除过流后可自动恢复正常工作。）	6～7.5A荡机（测试方法：输出电流不断加大直至保护；保护模式：荡机，消除过流后可自动恢复正常工作。）
短路保护	使用足够截面积且长度为 15cm±5cm 的铜导线直接在电源输出端口短路，可长期短路，消除短路后可自动恢复。	使用足够截面积且长度为 15cm±5cm 的铜导线直接在电源输出端口短路，可长期短路，消除短路后可自动恢复。	使用足够截面积且长度为 15cm±5cm 的铜导线直接在电源输出端口短路，可长期短路，消除短路后可自动恢复。
工作温度及湿度	-40~70℃; 20%~95%RH	-40~70℃; 20%~95%RH	-40~70℃; 20%~95%RH
储存温度及湿度	-40℃~85℃; 10%~95%RH 无冷凝	-40℃～85℃; 10%～95%RH ，无冷凝	-40℃～85℃; 10%～95%RH ，无冷凝
振动	频率范围 10 ~ 500Hz,加速度 2G，每个扫频循环 10min.,沿 X,Y, Z 轴各进行 6 个扫频循环	频率范围 10 ～ 500Hz,加速度 2G，每个扫频循环 10min.,沿 X,Y, Z 轴各进行 6 个扫频循环	频率范围 10 ～ 500Hz,加速度 2G，每个扫频循环 10min.,沿 X,Y, Z 轴各进行 6 个扫频循环
冲击	加速度 20G，持续时间 11mS，沿 X,Y, Z 轴各进行 3 次冲击	加速度 20G，持续时间 11mS，沿 X,Y, Z 轴各进行 3 次冲击	加速度 20G，持续时间 11mS，沿 X,Y, Z 轴各进行 3 次冲击
海拔高度	2000m	2000m	2000m
安全标准	GB4943/EN60950 ■参考 □认证	GB4943/EN60950 ■参考 □认证	GB4943/EN60950 ■参考 □认证
绝缘强度	输入—输出:3KVac/10mA; 输入--机壳:1.5KVac/10mA; 输出---机壳:0.5KVDC/10mA 每项测试时间为 1min.	输入—输出:3KVac/10mA; 输入--机壳:1.5KVac/10mA; 输出---机壳:0.5KVDC/10mA 每项测试时间为 1min.	输入—输出:3KVac/10mA; 输入--机壳:1.5KVac/10mA; 输出---机壳:0.5KVDC/10mA 每项测试时间为 1min.
接地测试	测试条件：32A／2 分钟；接地阻抗：＜0.1 ohms.	测试条件：32A／2 分钟；接地阻抗：＜0.1 ohms.	测试条件：32A／2 分钟；接地阻抗：＜0.1 ohms.
泄漏电流@25℃	输入对地≤3.5mA；输入对输出≤0.25mA (输入 264Vac，频率 63Hz)	输入对地≤3.5mA；输入对输出≤0.25mA (输入 264Vac，频率 63Hz)	输入对地≤3.5mA；输入对输出≤0.25mA (输入 264Vac，频率 63Hz)
绝缘阻抗	输入—输出: 10M ohms;	输入—输出: 10M ohms;	输入—输出: 10M ohms;
传导干扰	EN55022, EN55024, FCC PART 15 CLASS B	EN55022, EN55024, FCC PART 15 CLASS B	EN55022, EN55024, FCC PART 15 CLASS B
辐射干扰	EN55022, EN55024, FCC PART 15 CLASS B	EN55022, EN55024, FCC PART 15 CLASS B	EN55022, EN55024, FCC PART 15 CLASS B
谐波(Harmaonic current)	EN61000-3-2 CLASS D	EN61000-3-2 CLASS D	EN61000-3-2 CLASS D
传导骚扰	EN61000-4-6 Level3	EN61000-4-6 Level3	EN61000-4-6 Level3
辐射骚扰	EN61000-4-3 Leve3 判据 B	EN61000-4-3 Leve3 判据 B	EN61000-4-3 Leve3 判据 B
工频骚扰	EN61000-4-8 Level3	EN61000-4-8 Level3	EN61000-4-8 Level3
静电骚扰	EN61000-4-2 Level4 判据 B	EN61000-4-2 Level4 判据 B	EN61000-4-2 Level4 判据 B
快速脉冲群	EN61000-4-4 Level4 判据 B	EN61000-4-4 Level4 判据 B	EN61000-4-4 Level4 判据 B
雷击(浪涌)	EN61000-4-5 Level4 判据 B	EN61000-4-5 Level4 判据 B	EN61000-4-5 Level4 判据 B
中断,跌落	EN61000-4-11	EN61000-4-11	EN61000-4-11
