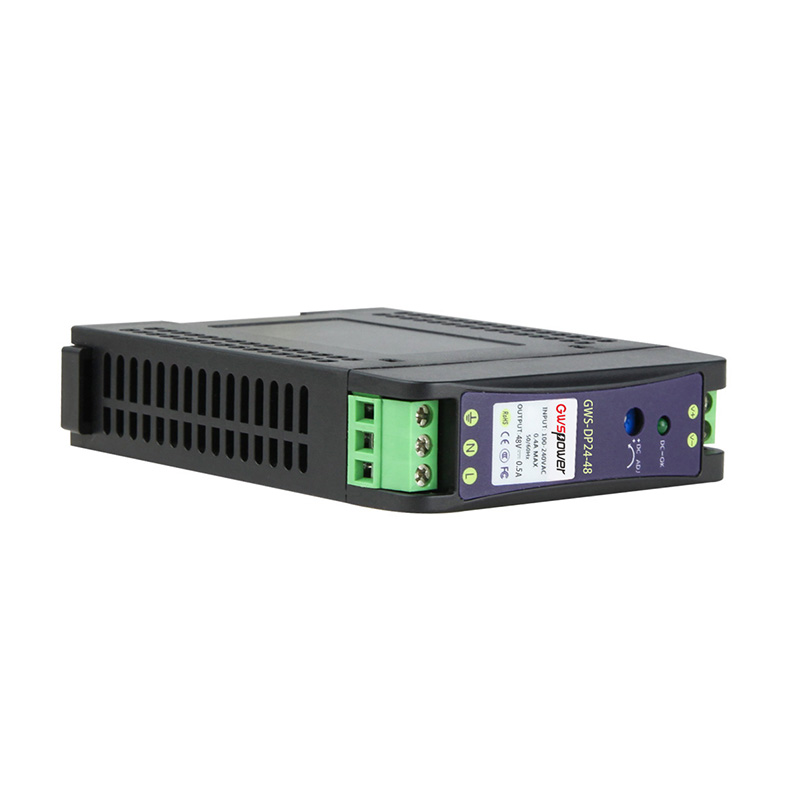

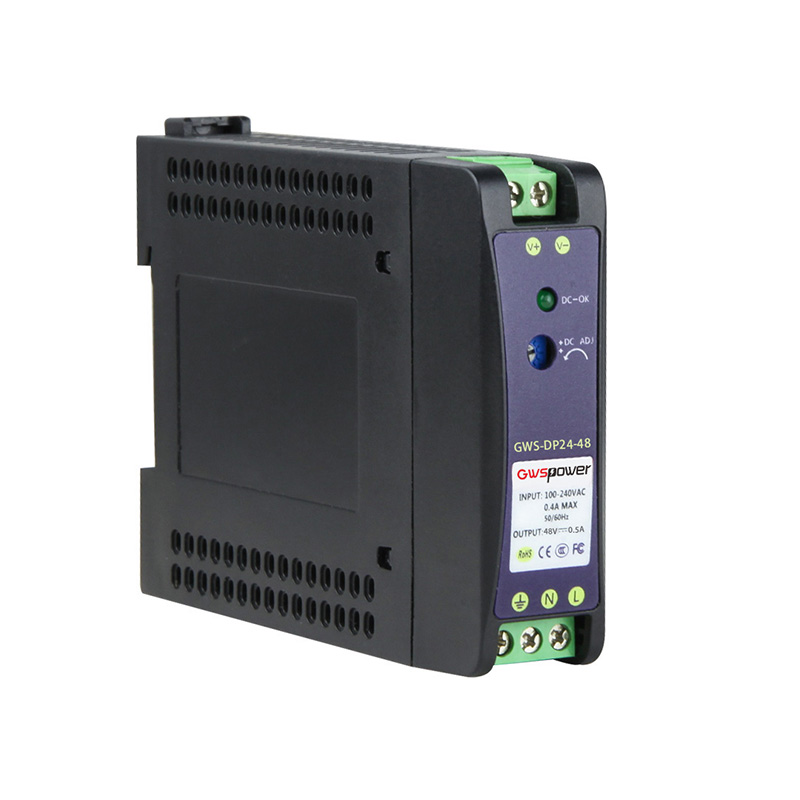

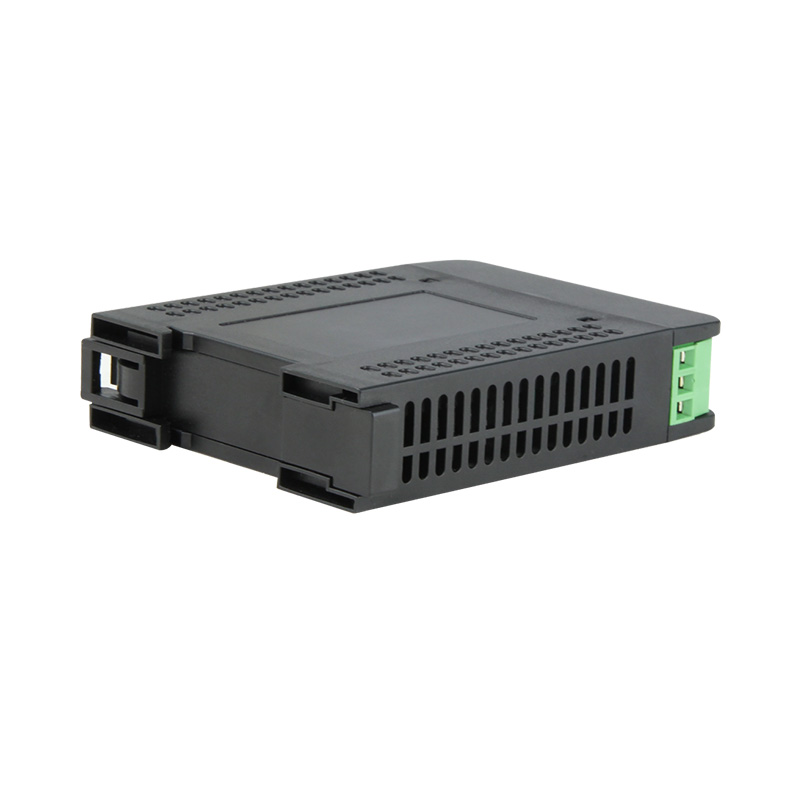

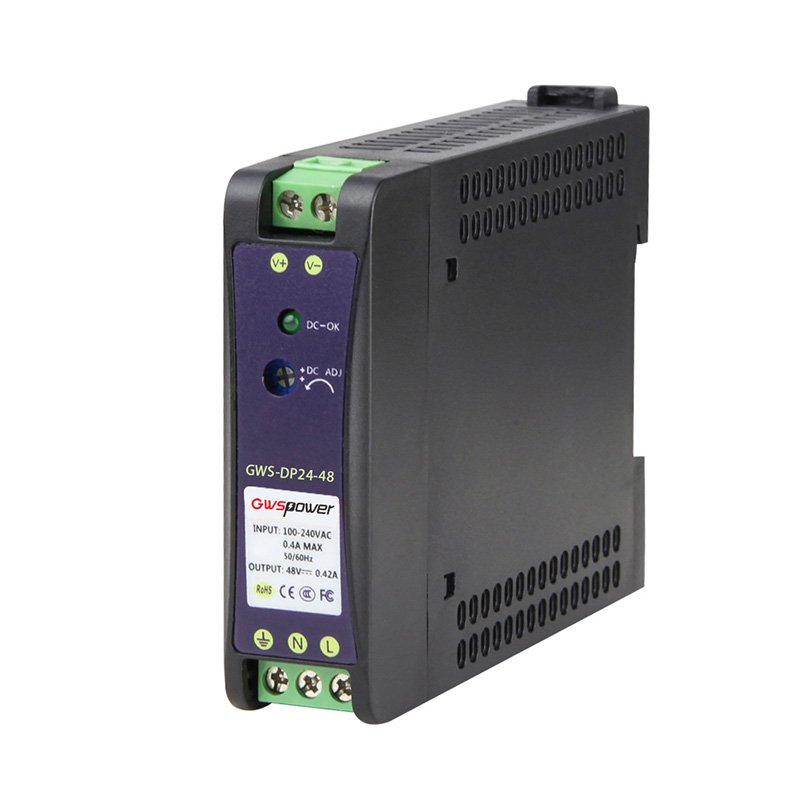

Name：24W/48V工业电源

Model：GWS-DP24-48

GWS-DP24-48 总功率24W 输出 DC48V 0.2A

Name：
Information：
Email：
Telephone：
Company：
Code：

  Submit

Product

Industrial Power supply
COMM. Power Supply
AC/DC Power Adapter
Security Power Supply
  • Overview

  • Specification

  • Download

产品型号GWS-DP24-28
输出组数1
额定输出电压48Vdc
输出电压出厂设定值48.00-48.2Vdc （Vin：220Vac / LOAD：0A）
输出额定电流 0.5A
输出电流范围0～0.5A
额定输出功率 24W
总峰值输出功率总峰值功率 36W(可持续时间 10S/220Vac)
峰值输出电流0.75A(可持续时间 10S/220Vac)
纹波噪声峰-峰值≤100mV.（测量方法：终端要并联0.1uF和47uF的电容，在20MHz带宽下进行测量）
输出电压调节范围46.0～56.0Vdc
稳压精度±1% (@ 90-264Vac input, 100% load)
线性调整率±0.5%(@ 90-264Vac input, 100% load)
负载调整率±1% (@ 90-264Vac input, 0-100% load)
输出启动时间< 3S @ 115Vac  < 1.6S @ 230Vac (100% load)
输出保持时间> 20ms @ 230Vac (100% load)
电压过冲≤5%
输入电压范围 90～264Vac
额定输入电压范围100～240Vac
频率范围47Hz～63Hz
额定频率50Hz/60Hz
启动电压90Vac
效率> 85.0% @ 115Vac, > 84.0% @ 230Vac
输入电流< 0.60A@115Vac, < 0.30A @ 230Vac
启动冲击电流< 60A @ 230Vac
功率因数PF>0.6 (at full load)
过功率保护28.8～36W 荡机（测试方法：输出电流不断加大直至保护，保护模式：荡机，消除过功率后可自动恢复）
过压保护56～60V 荡机（短路 U8 的 1-2 脚，荡机; 去掉短路后，输出恢复正常） 注：不能外灌电压
过流保护0.6～0.75A荡机（测试方法：输出电流不断加大直至保护；保护模式：荡机，消除过流后可自动恢复正常工作。）
短路保护使用足够截面积且长度为 15cm±5cm 的铜导线直接在电源输出端口短路，可长期短路，消除短路后可自动恢复。
工作温度及湿度-40～70℃; 20%～95%RH
储存温度及湿度-40℃～85℃; 10%～95%RH ，无冷凝
温度系数±0.03%/℃（0～50℃）
振动频率范围 10 ～ 500Hz,加速度 2G，每个扫频循环 10min.,沿 X,Y, Z 轴各进行 6 个扫频循环
冲击加速度 20G，持续时间 11mS，沿 X,Y, Z 轴各进行 3 次冲击
海拔高度2000m
安全标准GB4943/EN60950 ■参考 □认证
绝缘强度输入—输出:3KVac/10mA; 输入--机壳:1.5KVac/10mA; 输出---机壳:0.5KVDC/10mA 每项测试时间为 1min.
接地测试测试条件：32A／2 分钟；接地阻抗：＜0.1 ohms.
泄漏电流输入对地≤3.5mA；输入对输出≤0.25mA (输入 264Vac，频率 63Hz)
绝缘阻抗 输入—输出: 10M ohms;
传导干扰EN55022, EN55024, FCC PART 15 CLASS B
辐射干扰EN55022, EN55024, FCC PART 15 CLASS B
谐波(Harmaonic current)EN61000-3-2 CLASS D
传导骚扰EN61000-4-6 Level3
辐射骚扰EN61000-4-3 Leve3 判据 B
工频骚扰EN61000-4-8 Level3
静电骚扰EN61000-4-2 Level4 判据 B
快速脉冲群EN61000-4-4 Level4 判据 B
雷击(浪涌)EN61000-4-5 Level4 判据 B
中断,跌落EN61000-4-11
外形尺寸（W*H*D）23mm*103mm*85mm(0.90
